มอเตอร์อะซิงโครนัสสามเฟสโรเตอร์กรวย ZD1, ZDY1, ZDS1, ZDM1
มอเตอร์อะซิงโครนัสสามเฟสโรเตอร์กรวย ZD1, ZDY1, ZDS1, ZDM1 ใช้สำหรับรอกไฟฟ้า CD1 และ MD1 ZD1, ZDS1, ZDM ใช้สำหรับการยกและ ZDY ใช้สำหรับการเดินทาง ระดับการป้องกันของตัวเรือนมอเตอร์คือ IP44 (สามารถผลิต IP54 ตามความต้องการของผู้ใช้) มอเตอร์ซีรีส์นี้ปิดและระบายความร้อนด้วยพัดลมในตัวพร้อมโรเตอร์กรวยแบบตัดและโครงสร้างกรงกระรอก มอเตอร์มีเบรกที่สามารถเบรกได้อย่างน่าเชื่อถือและรวดเร็ว มอเตอร์มีแรงบิดเริ่มต้นสูงจึงสามารถใช้ในสถานที่ที่มีข้อกำหนดข้างต้นในอุตสาหกรรมต่างๆ เช่น เครื่องมือกล สิ่งทอ อิเล็กทรอนิกส์ และเครื่องจักรทั่วไป
คำอธิบายมอเตอร์
- ชื่อผลิตภัณฑ์: มอเตอร์อะซิงโครนัสสามเฟส
- ชื่ออื่น: มอเตอร์ยก/มอเตอร์
- หมวดหมู่: โรเตอร์ทรงกรวย
- แหล่งที่มาของผลิตภัณฑ์: หนานจิง มณฑลเจียงซู/ซินเซียง เหอหนาน
- การปรับแต่งที่ไม่ได้มาตรฐาน: ยอมรับการปรับแต่งที่ไม่ได้มาตรฐาน
- รูปแบบพลังงาน: ไฟฟ้ากระแสสลับสามเฟส 380V-50Hz
- มีในสต็อกหรือไม่: ส่วนใหญ่มีในสต็อก
- รอบการผลิต: 7~10 วัน
- ช่วงการจัดหา: ทั่วประเทศ
- วิธีการจัดส่ง: รับสินค้าเอง/ตัวแทนขนส่ง
- มีการติดตั้งหรือไม่: การติดตั้งมีค่าใช้จ่ายแยกต่างหาก
- วิธีการหลังการขาย: รับประกันหนึ่งปี

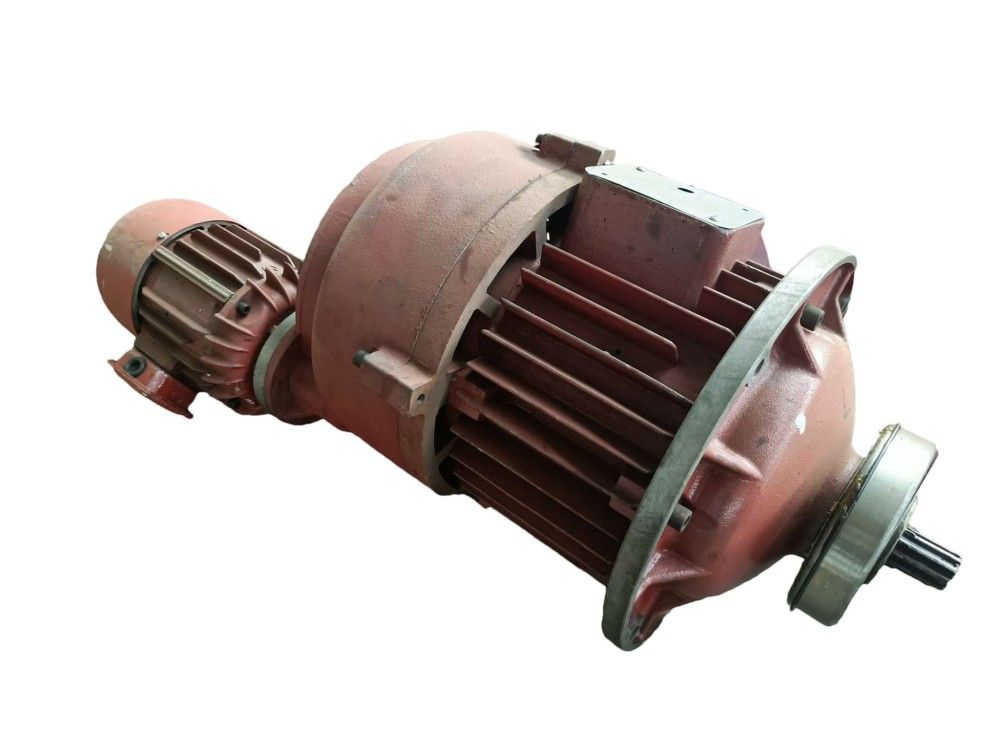

ภาพมอเตอร์ไฟฟ้า
พารามิเตอร์มอเตอร์
ขนาดมอเตอร์อะซิงโครนัสสามเฟสโรเตอร์กรวยซีรีส์ ZD (ไม่รวม 18.5~24KW)
ขนาดมอเตอร์ ZD1, ZDS1 18.5KW~24KW
ขนาดมอเตอร์อะซิงโครนัสสามเฟสโรเตอร์กรวยซีรีส์ ZD
| Size code | ||||||||||||||||
| Model | Power(Kw) | Shaft spline | A | B | C | D | E | F | G | H | 1 | J | K | L | M | AD |
| ZDY112-4 | 0.4 | 4D-15d9x12x4c11 | 25 | 22 | 15 | Φ110 | Φ75 | Φ153 | Φ7 | Φ90 | 273 | M5 | 116 | |||
| ZDM112-4 | ||||||||||||||||
| ZD121-4 | 0.8 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ110 | Φ220 | Φ177 | Φ215 | Φ9 | Φ194 | 63 | 74 | 324 | M5 | 110 |
| ZDY121-4 | 28 | 24 | 20 | Φ140 | Φ100 | Φ215 | Φ9 | Φ120 | 332 | 160 | ||||||
| ZDY121-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ220 | Φ180 | Φ215 | Φ11 | Φ200 | 332 | ||||||
| ZDM121-4 | 6D-20d9x16x4c11 | 28 | 24 | 20 | Φ140 | Φ100 | Φ215 | Φ9 | Φ120 | 332 | ||||||
| ZD122-4 | 1.5 | 6D-20d9x16x4c1 | 24 | 61 | 71 | Φ110 | Φ235 | Φ179 | Φ228 | Φ13.5 | Φ205 | 63 | 74 | 362 | M5 | 114 |
| ZDY122-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ220 | Φ180 | Φ228 | Φ11 | Φ200 | 371 | 160 | |||||
| ZDM122-4 | 34 | 30 | 14 | Φ140 | Φ100 | Φ228 | Φ11 | Φ120 | 371 | |||||||
| ZDM123-4 | 2.2 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ140 | Φ100 | Φ228 | Φ11 | Φ120 | 371 | |||||
| ZD131-4 | 3.0 | 6D-28d9x23x6c11 | 30 | 81 | 107 | Φ120 | Φ290 | Φ220 | Φ286 | Φ13.5 | Φ260 | 63 | 74 | 425 | M5 | 143 |
| 181 | ||||||||||||||||
| ZDM131-4 | 39 | 30 | 17 | Φ220 | Φ180 | Φ286 | Φ15 | Φ200 | ||||||||
| ZDY131-4 | 50 | 6.5 | Φ248 | Φ180 | Φ300 | Φ15 | Φ215 | 424.5 | 188 | |||||||
| ZD132-4 | 4.5 | 6D-28d9x23x6c11 | 30 | 77 | 98 | Φ120 | Φ320 | Φ223 | Φ300 | Φ13.5 | Φ286 | 63 | 74 | 438 | M5 | 150 |
| 188 | ||||||||||||||||
| ZDY132-4 | 50 | 6.5 | Φ248 | Φ180 | Φ300 | Φ15 | Φ215 | 448.5 | ||||||||
| ZD141-4 | 7.5 | 10D-35d9x28x4c11 | 35 | 97 | 120 | Φ160 | Φ380 | Φ260 | Φ343 | Φ17.5 | Φ340 | 63 | 74 | 510 | M5 | 170 |
| ZD151-4 | 13 | 10D-40d9x32x5c11 | 38 | 137 | 172 | Φ200 | Φ455 | Φ300 | Φ440 | Φ17.5 | Φ415 | 120 | 85 | 634 | M6 | 210 |
| ZD152-4 | 18.5 | 10D-45d9x36x5c11 | 55 | 157 | 187 | Φ200 | Φ455 | Φ300 | Φ440 | Φ17.5 | Φ415 | 120 | 85 | 711 | M6 | 245 |
| Φ530 | Φ450 | Φ490 | ||||||||||||||
| ZDX62-4 | 24 | 10D-52d9x42x6c11 | 55 | 173 | 198 | Φ200 | Φ550 | Φ460 | Φ520 | Φ17.5 | Φ500 | 80 | 118 | 740 | M6 | 240 |
